محاسبه دمای سطح زمین (LST) با استفاده از الگوریتم Split-Window و سنجنده TIRS ماهواره لندست 8
محاسبه دمای سطح زمین (LST) با استفاده از تصاویر ماهواره ای

دمای سطح زمین یا (Land Surface Temperature (LST عامل مهمی در تغییر جهانی آب و هوا، رشد پوشش گیاهی، و یخچال های طبیعی است. استفاده از روش های دور سنجی (Remote Sensing (RS و تصاویر ماهواره ای (Satellite Data Imagery) از جمله روش هایی هستند که می توانند در تخمین دمای سطح زمین بسیار مفید عمل کنند. از جمله ماهواره هایی که می توان با استفاده از آن ها دمای سطح زمین را تخمین زد می توان به ماهواره های سری Landsat و همچنین ASTER اشاره کرد. سنجنده یا سنسورهای این قبیل ماهواره ها قادرند تا طیف طول موج مادون قرمز حرارتی یا (Thermal Infrared (TIR را اندازه گیری کنند. از این قابلیت برای تخمین دمای سطح زمین استفاده می شود.
روش های تخمین دمای سطح زمین بسیار متنوع اند؛ Single-Window، Split-Window، Dual Angle Algorithm و ... . در این دوره آموزشی از تصویر ماهواره لندست 8 (شامل سنجنده های OLI-TIRS) و الگوریتم پنجره مجزا Split-Window برای محاسبه دمای سطح زمین استفاده خواهد شد.

 09370897930 - 09217394215

تلگرام Vahid_VZ@

 vahidzandieh1990@gmail.com


برای مشاهده ادامه آموزش به ادامه مطلب بروید...

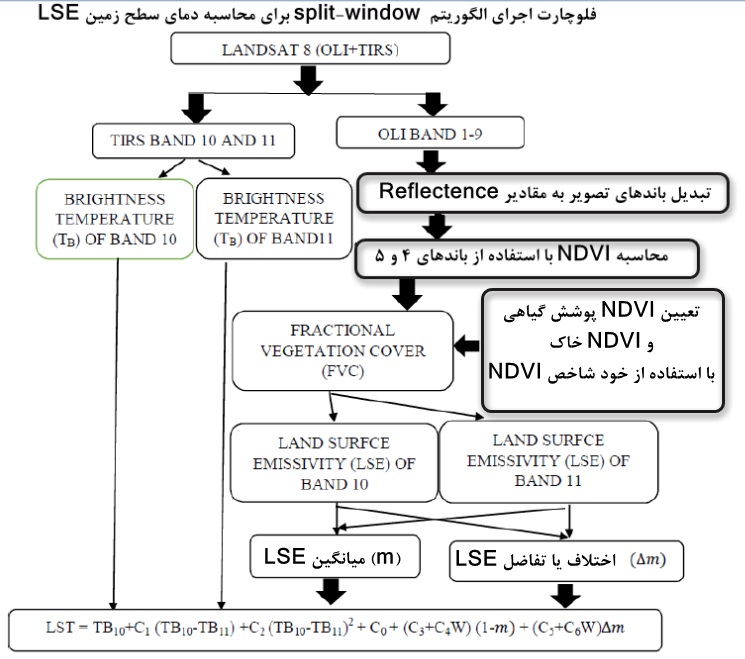

فلوچارت و مراحل انجام فرآیند به شرح زیر می باشد:

داده های مورد استفاده:
 سنجنده تعداد بانهای هر سنجنده تاریخ تصویر برداری Path/Row
 OLI 9 2015-06-16 166/36
 TIRS 2 2015-06-16 166/36

مقادیر عددی ضرایب الگوریتم Split-Window:
 مقدارثابت
 0.268-C0
 1.378C1
 0.183C2
54.300 C3
 2.238-C4
 129.200-C5
16.400 C6
منبع: Skokovic et al, 2014; Sobrino et al, 1996; 2003; Shaouhua Zhao et al, 2009

مقادیر ضریب انتشار یا Emissivity:
منبع: Skokovic et al, 2014; Sobrino et al, 1996; 2003; Shaouhua Zhao et al, 2009


مراحل انجام الگوریتم Split-Window:
مرحله اول: برای به دست آوردن دمای روشنایی (Brightness Temerature) ابتدا باید تصویر را به رادیانس تبدیل کرد. لذا ابتدا باید مقادیر درجات خاکستری (Digital Number-DN) باندهای شماره 10 و 11 سنجنده TIRS  ماهواره لندست 8 را به صورت جداگانه به رادیانس بالای اتمسفر تبدیل کنید. آموزش این مرحله به صورت فایل PDF و همچنین به صورت ویدئوی آموزشی در محیط Arc GIS در زیر برای دانلود قرار داده شده است:

دانلود ویدئو                                                                            دانلود PDF

* آموزش مراحل اجرای رادیانس، رفلکتنس و دمای روشنایی در نرم افزار ENVI 5.1 را نیز می توانید از این لینک دریافت کنید.

مرحله دوم: پس از تبدیل مقادیر DN باندهای 10 و 11 به رادیانس بالای اتمسفر، حال باید این دو باند تصحیح شده را به دمای روشنایی یا Brightness Temperature تبدیل کنید. آموزش این مرحله نیز به صورت فایل PDF و ویدئوی آموزشی در محیط Arc GIS در زیر برای دانلود قرار داده شده است:



مرحله سوم: در مرحله بعد شاخص NDVI باید محاسبه گردد. قبل از محاسبه شاخص NDVI لازم است تا مقادیر درجات خاکستری (Digital Number-DN) باندهای انعکاسی سنجنده OLI (تنها باندهای شماره 4 و 5 جهت محاسبه شاخص NDVI لازم است) تصحیح رادیومتریک شده و به رفلکتنس تبدیل شوند. آموزش محاسبه رفلکتنس به صورت فایل PDF و همچنین به صورت ویدئوی آموزشی در محیط ENVI 5.1 در زیر برای دانلود قرار داده شده است:



* آموزش محاسبه شاخص NDVI در محیط Arc GIS به صورت ویدئو در زیر برای دانلود قرار داده شده است:


مرحله چهارم: در این مرحله (Fractional Vegetation Cover (FVC یا پوشش گیاهی جزء به جزء باید محاسبه شود. برای محاسبه این فاکتور از شاخص NDVI استفاده می شود. پوشش گیاهی جزء به جزء برآوردی کسری از منطقه تحت پوشش گیاهی می باشد. از این فاکتور برای تخمین LSE استفاده می شود.

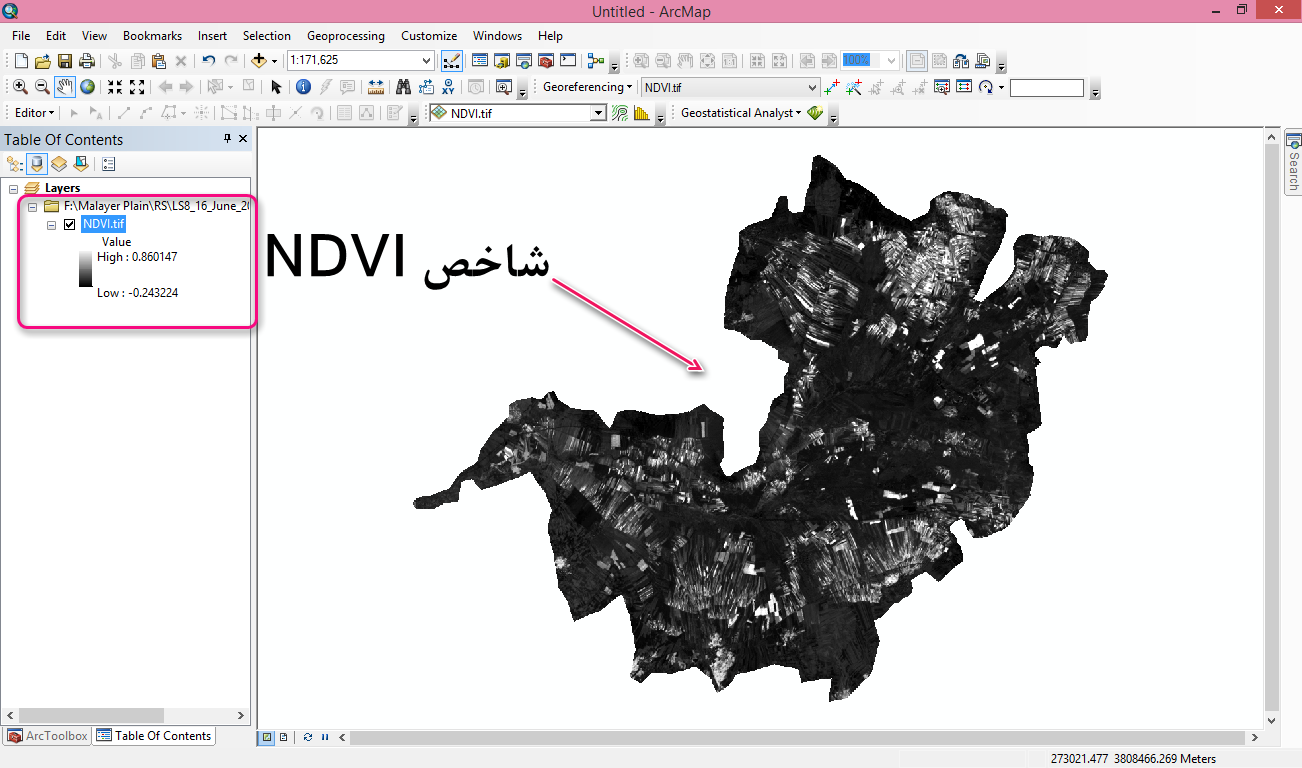

از شاخص NDVI برای محاسبه NDVI خاک و  NDVI پوشش گیاهی استفاده می شود. ابتدا شاخص NDVI را که در مرحله 3 محاسبه کرده اید را در محیط Arc Map باز کنید.

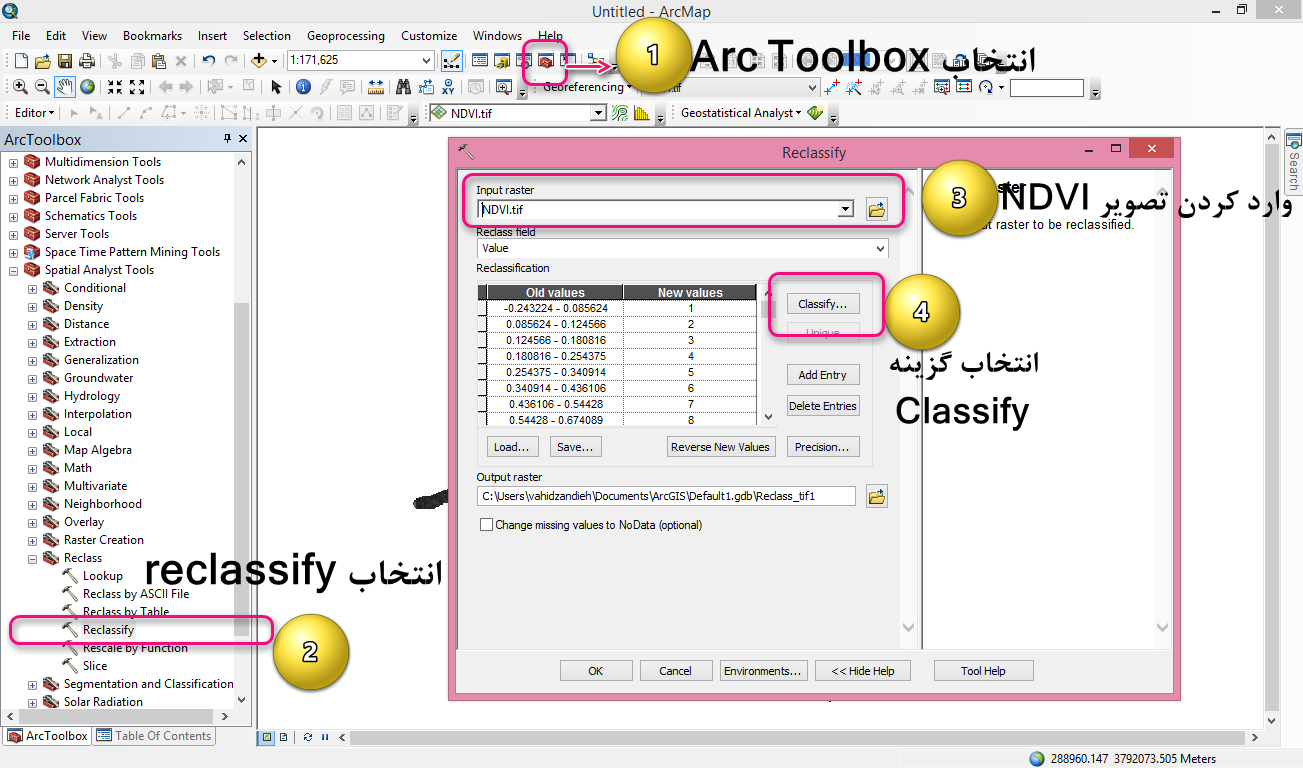

حال از منوی Arc Toolbox ، سپس Spatial Analyst Tool گزینه Reclass را انتخاب و از بین زیر منوهای آن Reclassify را انتخاب کنید.

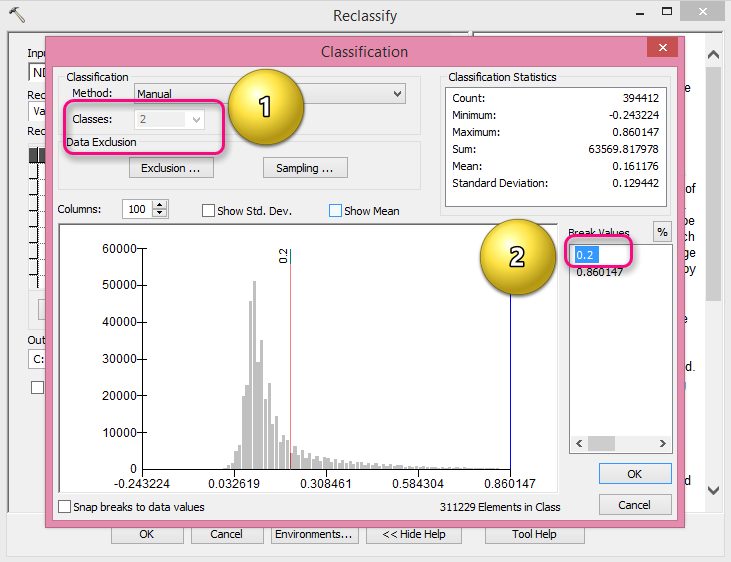

ابتدا NDVI خاک را محاسبه کنید به همین منظور تعداد کلاس ها را به 2 کلاس تغییر داده و مطابق شکل زیر حد کلاس اول را 0.2 تعیین کرده و Ok کنید. (مقادیر عددی کمتر از 0.2 در شاخص NDVI را به عنوان NDVI خاک در نظر گرفته و مقادیر بیش از 0.2 را NDVI پوشش گیاهی در نظر بگیرید.)

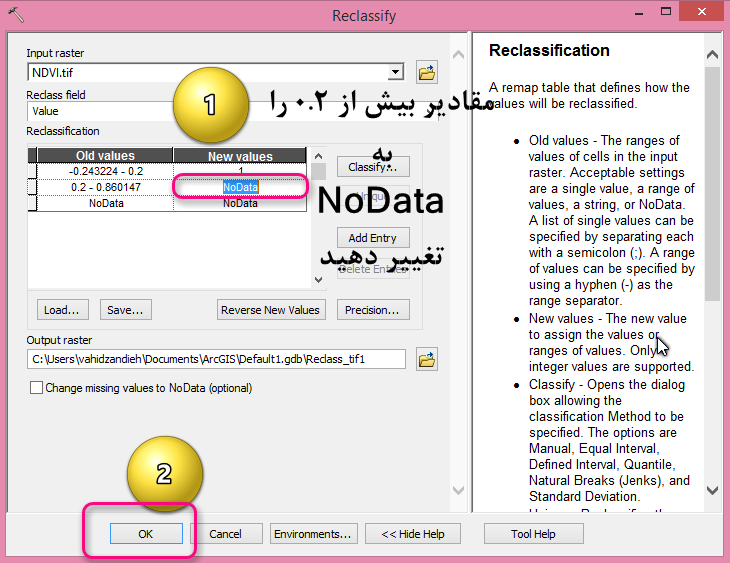

پس از تعیین محدوده و reclass کردن، مقادیر بیشتر از 0.2 را مطابق شکل زیر NoData تعیین کنید. با این کار فقط مقادیر کمتر از 0.2 طبقه بندی شده و مقادیر بیش از آن (که نشان دهنده پوشش گیاهی است) از تصویر کنار گذاشته می شود و NDVI خاک به دست می آید.

همین مراحل را برای NDVI پوشش گیاهی نیز تکرار کنید با این تفاوت که این بار مقادیر کمتر از 0.2 را به عنوان NoData تعیین کرده و مقادیر بیشتر از 0.2 را بدون تغییر رها کنید. با این کار NDVI پوشش گیاهی محاسبه می شود.

*از این مرحله به بعد بهتر است از نرم افزارهای سنجش از دوری نظیر ENVI یا PCI Geomatica استفاده کنید. البته با Arc Map نیز می توان پردازشات را انجام داد.

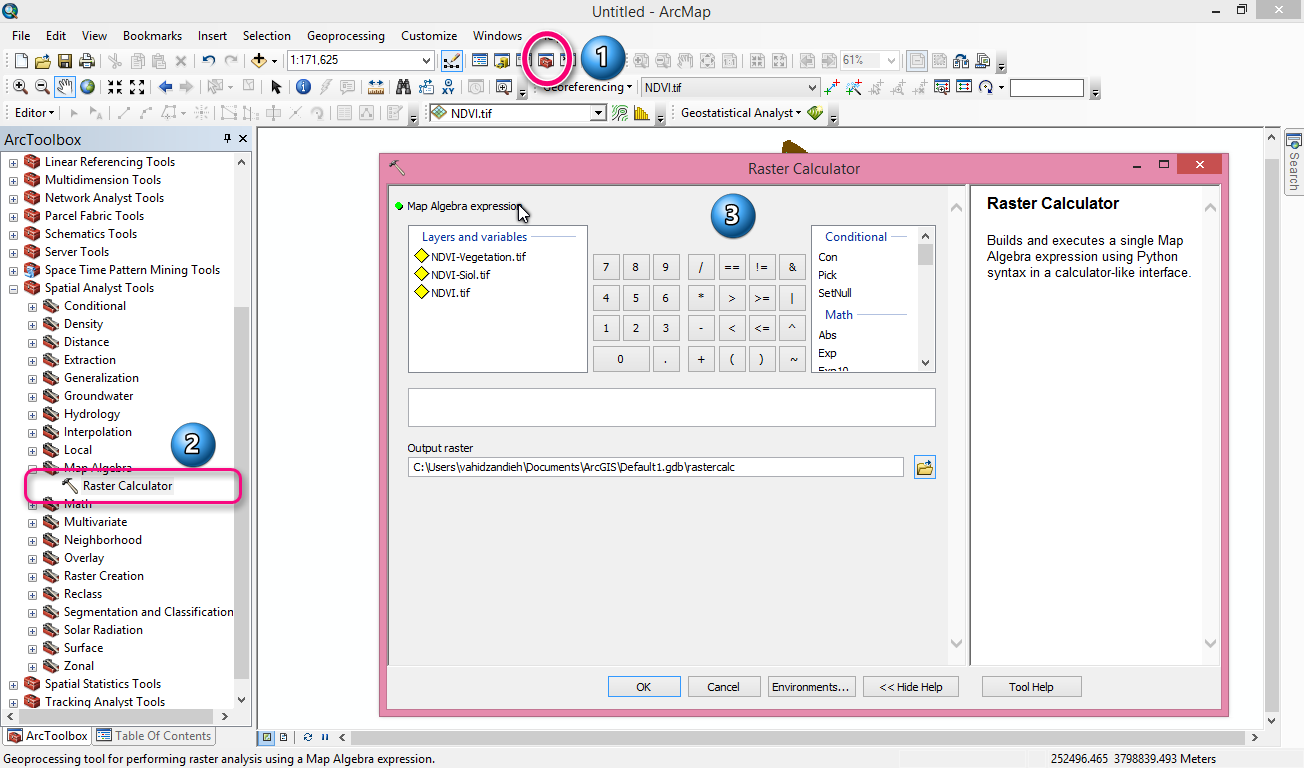

*حال زمان محاسبه FVC می باشد. برای اینکار از Arc Toolbox به منوی Spatial Analyst Tools رفته و از طریق Math Algebra، گزینه Raster Calculator را انتخاب کنید.

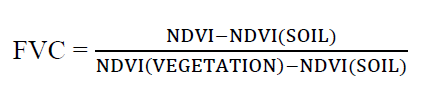

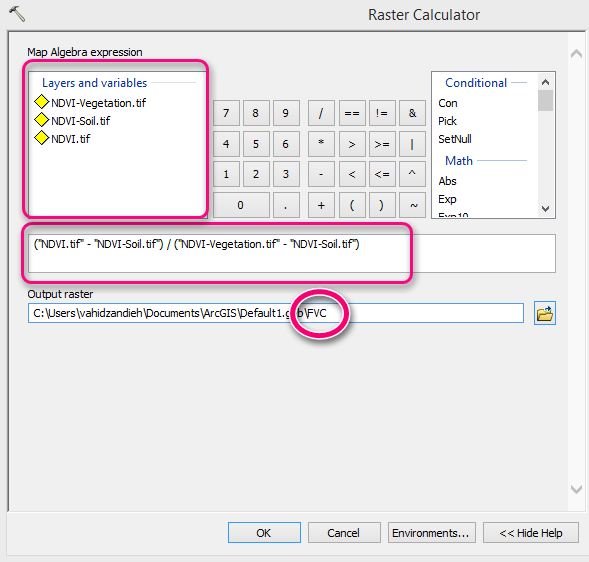

در کادر موجود در پنجره Raster Calculator فرمول FVC و پارامترهای آن را بنویسید. توجه کنید که NDVI، NDVIsoil و NDVIvegetation در کادر Layers and Variables موجود می باشند. در هنگام نوشتن فرمول هر زمان که لازم بود یکی از این لایه های ذکر شده در فرمول جایگذاری شوند، تنها با دابل کلیک بر روی هر کدام از آنها، می توان لایه مورد نیاز را در فرمول وارد کرد.

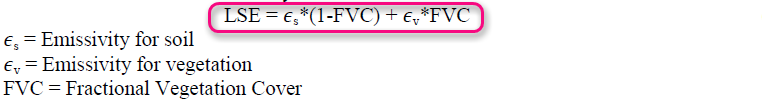

مرحله پنجم: در این مرحله (Land Surface Emissivity (LSE یا ضریب انتشار سطح زمین تخمین زده می شود. ضریب انتشار سطح زمین ویژگی های ذاتی سطح زمین را اندازه گیری می کند. LSE توانایی خود در تبدیل انرژی حرارتی یا گرمایی را به انرژی تابشی اندازه می گیرد. برای محاسبه LSE به سه فاکتور نیاز است. 1. ضریب انتشار خاک    2. ضریب انتشار پوشش گیاهی    3. FVC
مقادیر ضریب انتشار خاک و گیاه برای باندهای 10 و 11 در جدول مقادیر ضرایب انتشار آورده شده است؛ مقدار FVC نیز در مرحله 4 محاسبه گردید.

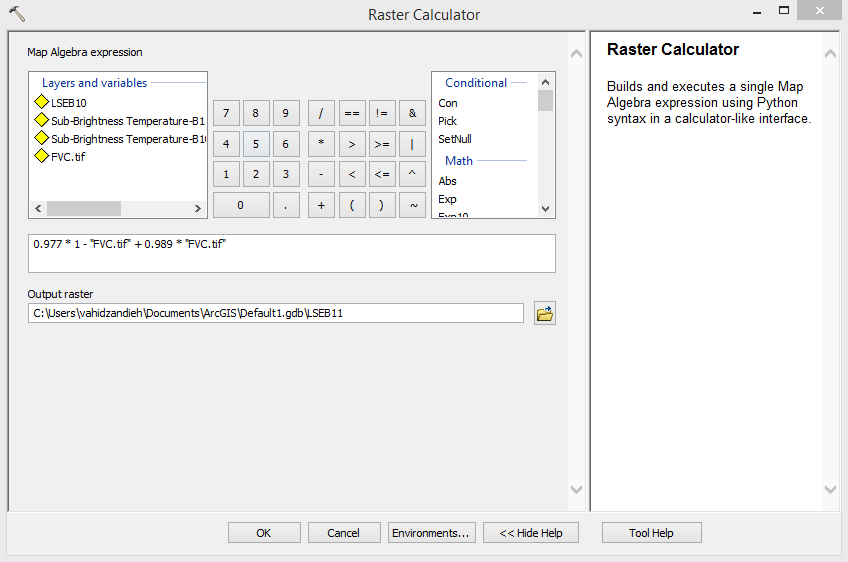

در این مرحله نیز از دستور Raster Calculator برای محاسبات استفاده می شود. با استفاده از فرمول به صورت جداگانه LSE را برای باندهای 10 و 11 محاسبه کنید:

مرحله ششم: در مرحله بعد باید دو فاکتور میانگین و اختلاف LSE دو باند 10 و 11 از طریق فرمول زیر و در منوی Raster Calculator محاسبه گردد.

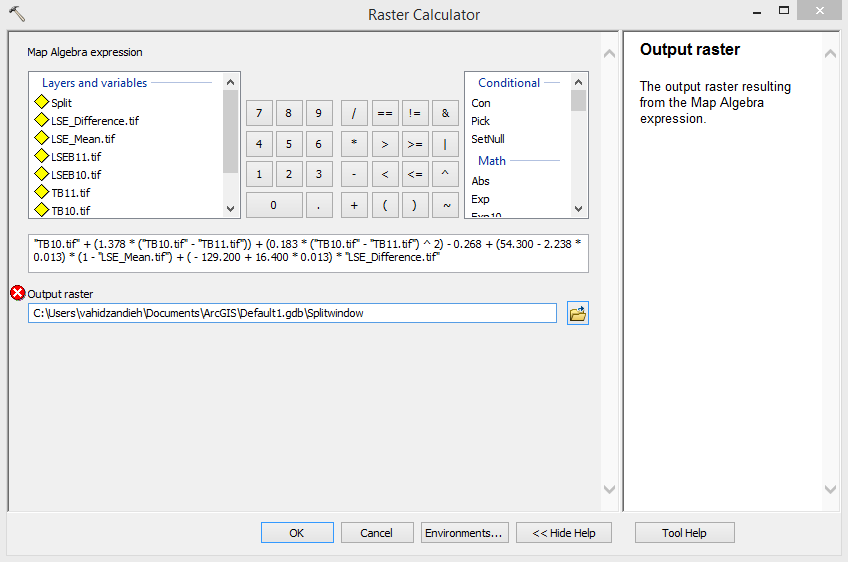

مرحله هفتم: در مرحله آخر فرمول الگوریتم split-window را نوشته و پارامترها را در آن جایگذاری کنید:
فرمول:

پارامترهای فرمول:

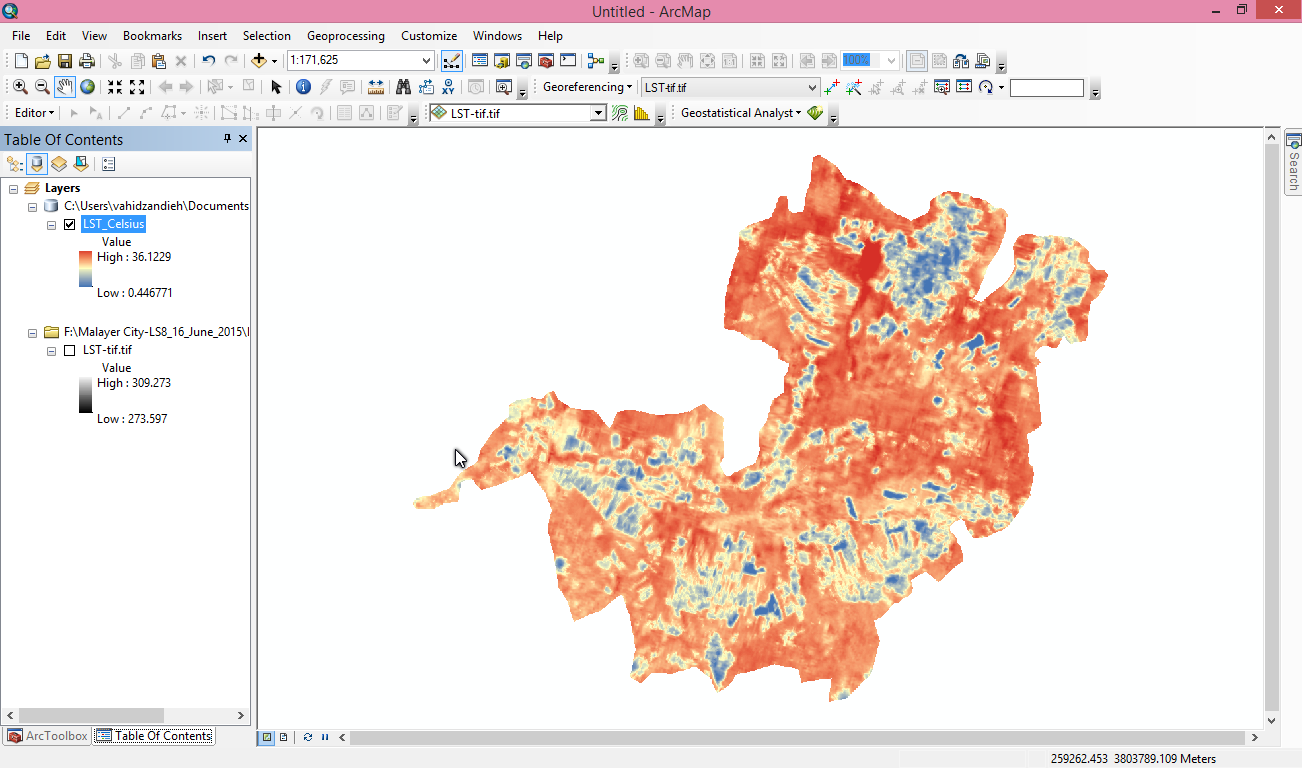

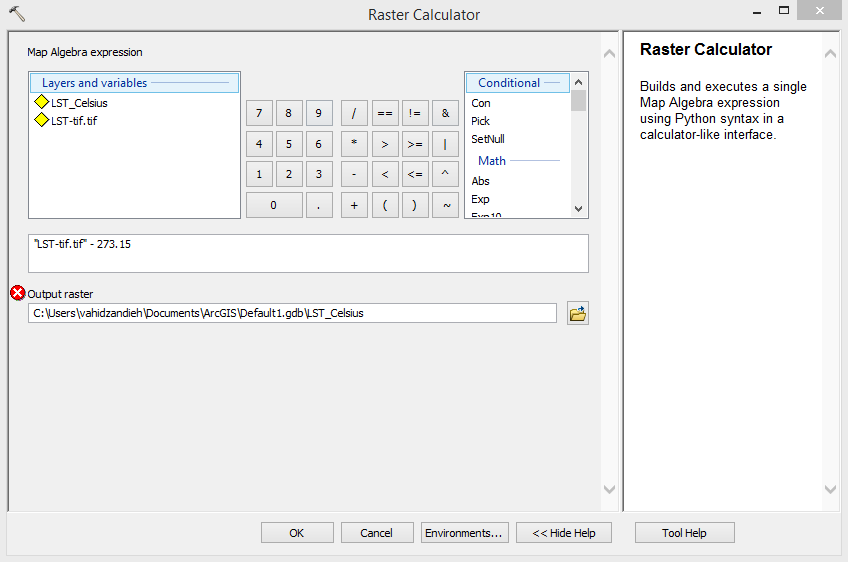

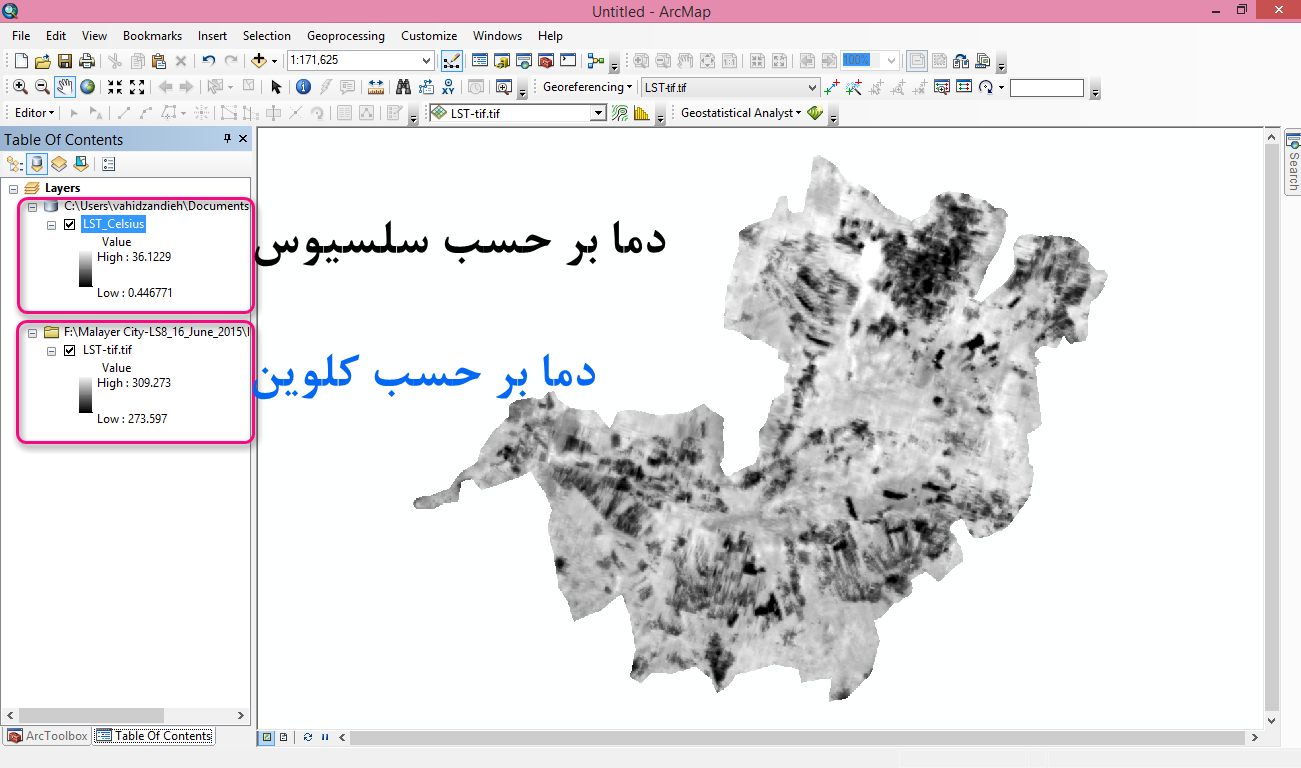

پس از محاسبه، الگوریتم دمای سطح زمین را بر حسب درجه کلوین گزارش می دهد. برای تبدیل کلوین به سلسیوس، تصویر حاصل از LST را از عدد 273.15 کم کنید تا دما به سلسیوس یا سانتی گراد تبدیل شود.


پایان
