  • تلفیق تصاویر ماهواره ای یا Image Fusion در محیط نرم افزار ENVI
    تلفیق تصاویر یا Image Fusion

    استفاده از داده ­های با خصوصیات مکانی و طیفی مختلف در کنار یکدیگر، استخراج اطلاعات از تصاویر ماهواره ­ای را دقیق ­تر می ­سازد. برای بهره ­برداری بهینه از داده ­های چند سنجنده­ ای، روش­ هایی تحت عنوان تلفیق داده­ های رقومی (Digital Data Integration) توسط محققین ارائه شده است.
    به طور کلی تلفیق تصاویر در سه سطح متفاوت از پردازش داده ­ها انجام می­ شود که مدل­ هایی که در سطح پیکسل می ­باشند اصطلاحا به روش ­های تلفیق یا ترکیب  تصویر Image Level معروفند (فاطمی و رضایی، 1391).
    در این روش ­ها نرم ­افزار با استفاده از باندهای با قدرت تفکیک بالاتر، سایر باندهای با قدرت تفکیک کمتر را بر اساس باند با قدرت تفکیک بالا بازسازی می­ کند و تصویر با کیفیت بالایی ارائه می ­دهد.

    *** اگر قصد دارید تا تمام باندهای با قدرت تفکیک مکانی کمتر را با باند با قدرت تفکیک بیشتر تلفیق کنید، بهتر است باندهای مورد نظر خود را به صورت Layer Stack در آورده و سپس اقدام به انجام سایر مراحل کنید. (برای آشنایی با فرآیند Layer Stacking می توانید از اینجا اقدام نمایید).
    اگر قصد دارید تا تنها قدرت تفکیک مکانی یک باند مشخص را ارتقاء دهید، فقط آن باند تصویر را در نرم افزار فراخوانی کنید؛ در هر دو صورت سپس باند تصویر با قدرت تفکیک مکانی بالاتر را نیز وارد نرم افزار کنید.

    نکته: در این آموزش از تصویر ماهواره لندست 8 استفاده شده است. در تصاویر این ماهواره باندهای انعکاسی قدرت تفکیک مکانی 30 متر دارند، اما باند شماره 8 یا همان باند پانکروماتیک (سیاه و سفید) قدرت تفکیک مکانی 15 متر دارد و بهتر هستند؛ لذا از باند شماره 8 به عنوان باند با قدرت تفکیک بالاتر استفاده خواهد شد.

    جهت مشاهده ادامه آموزش به ادامه مطلب مراجعه فرمایید...

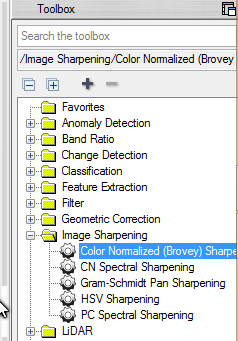

    برای استفاده از روش های تلفیق تصاویر در نرم افزار ENVI v.5 از مسیر زیر اقدام کنید:

    Toolbox → Image Sharpening

    در نرم افزار ENVI Classic نیز می توان از مسیر زیر این منو را فراخوانی کرد:

    Transform → Image Sharpening

    همانگونه که در تصویر مشاهده می کنید 5 روش برای انجام این فرآیند در نرم افزار ENVI طراحی شده است. به دلیل کمبود زمان و مکان در این آموزش فقط روش آخر یا PC Spectral Sharpening آموزش داده می شود.

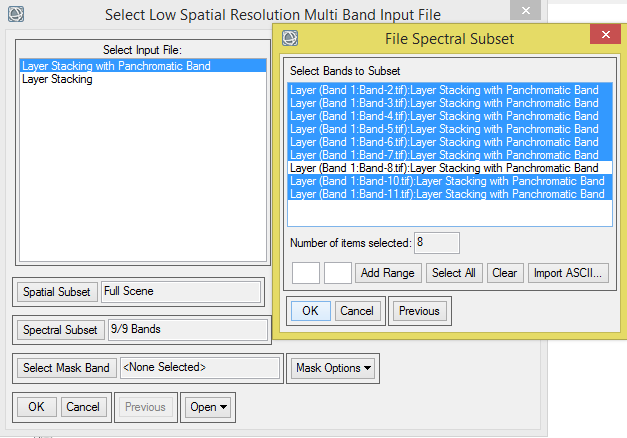

    پس از وارد کردن Layer Stack و سپس باند شماره 8 تصویر ماهواره لندست 8، بر روی گزینه PC Spectral Sharpening دابل کلیک کرده تا پنجره Select low Spatial Resolution Multi Band Input File ظاهر شود.
    با باز شدن این پنجره ابتدا باید باند یا باندهای با قدرت تفکیک کمتر را انتخاب کرد. در کادر Select Input File ابتدا Layer Stack خود منهای باند شماره 8 را انتخاب کنید (اگر از قبل باند شماره 8 را نیز در Layer Stack  قرار داده اید، از بخش Spectral Subset در پایین همین پنجره، باند شماره 8 را مطابق شکل از حالت انتخاب خارج نمایید).

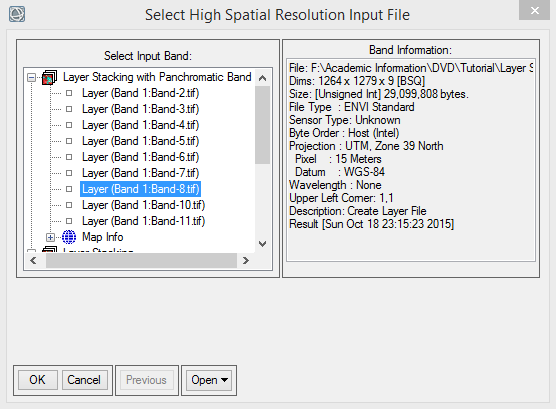

    پس از انتخاب Layer Stack بر روی OK کلیک کنید تا به مرحله بعد برود. در مرحله بعد باید باند با قدرت تفکیک مکانی بالاتر انتخاب گردد. می توانید باند شماره 8 را که قبلا به صورت جداگانه وارد نرم افزار کرده بودید را انتخاب کنید، یا اینکه اگر باند شماره 8 در Layer Stack موجود است از داخل آن مطابق شکل، باند شماره 8 را انتخاب کنید.

    در مرحله بعد پنجره PC Spectral Sharpen Parameters باز می شود. روش نمونه برداری مجدد را انتخاب و آدرس دهید و نتیجه را ذخیره کنید.

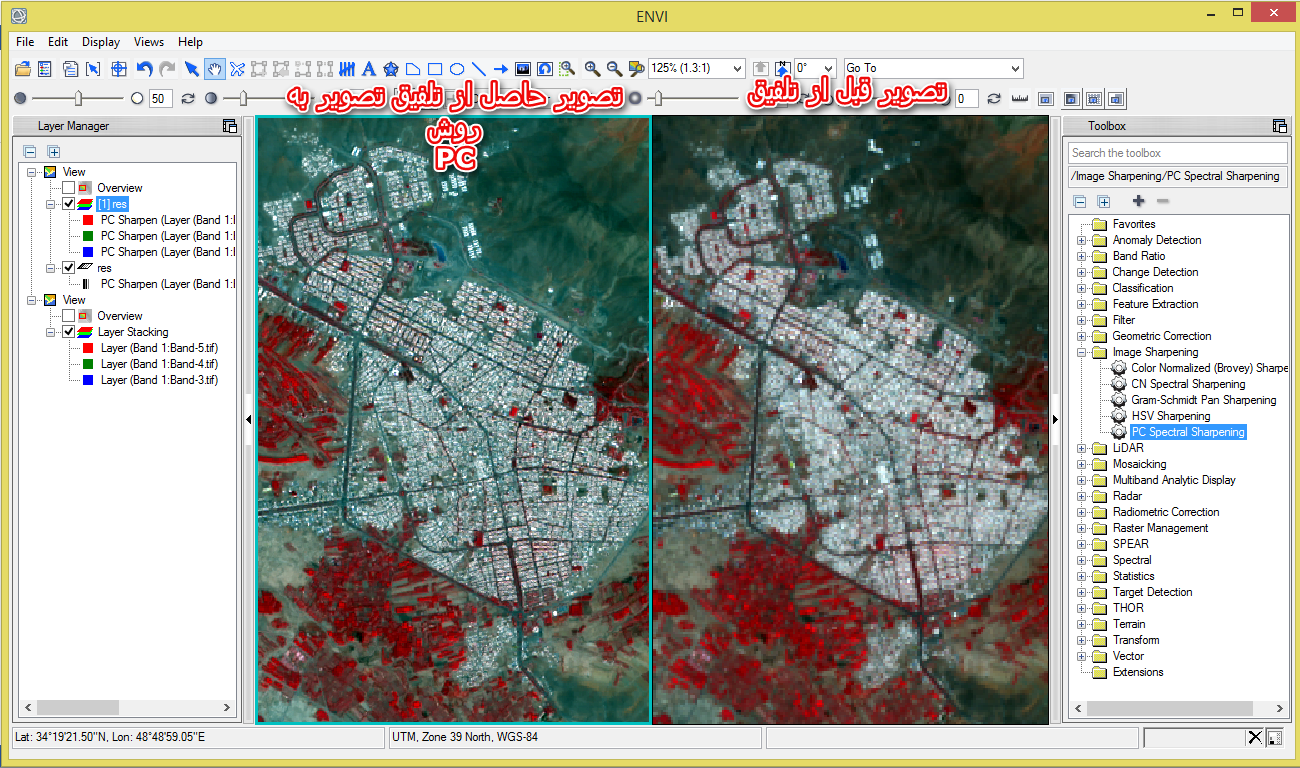

    پس از اینکه نرم افزار فرآیند را تکمیل کند نتیجه ای مشابه شکل زیر حاصل می گردد. همانطور که مشاهده می کنید تصویر بعد از تلفیق نسبت به تصویر اولیه از قدرت تفکیک مکانی بسیار بهتری برخوردار شده است و پدیده ها بهتر قابل تفکیک هستند.

    نکته: یکی از معایب بزرگ شیوه های تلفیق تصاویر این است که رنگ تصویر خروجی با تصویر اصلی ممکن است متفاوت باشد و تصویر ثانویه حاصل شده از نظر رنگ تصویری به دور از واقعیت باشد.
